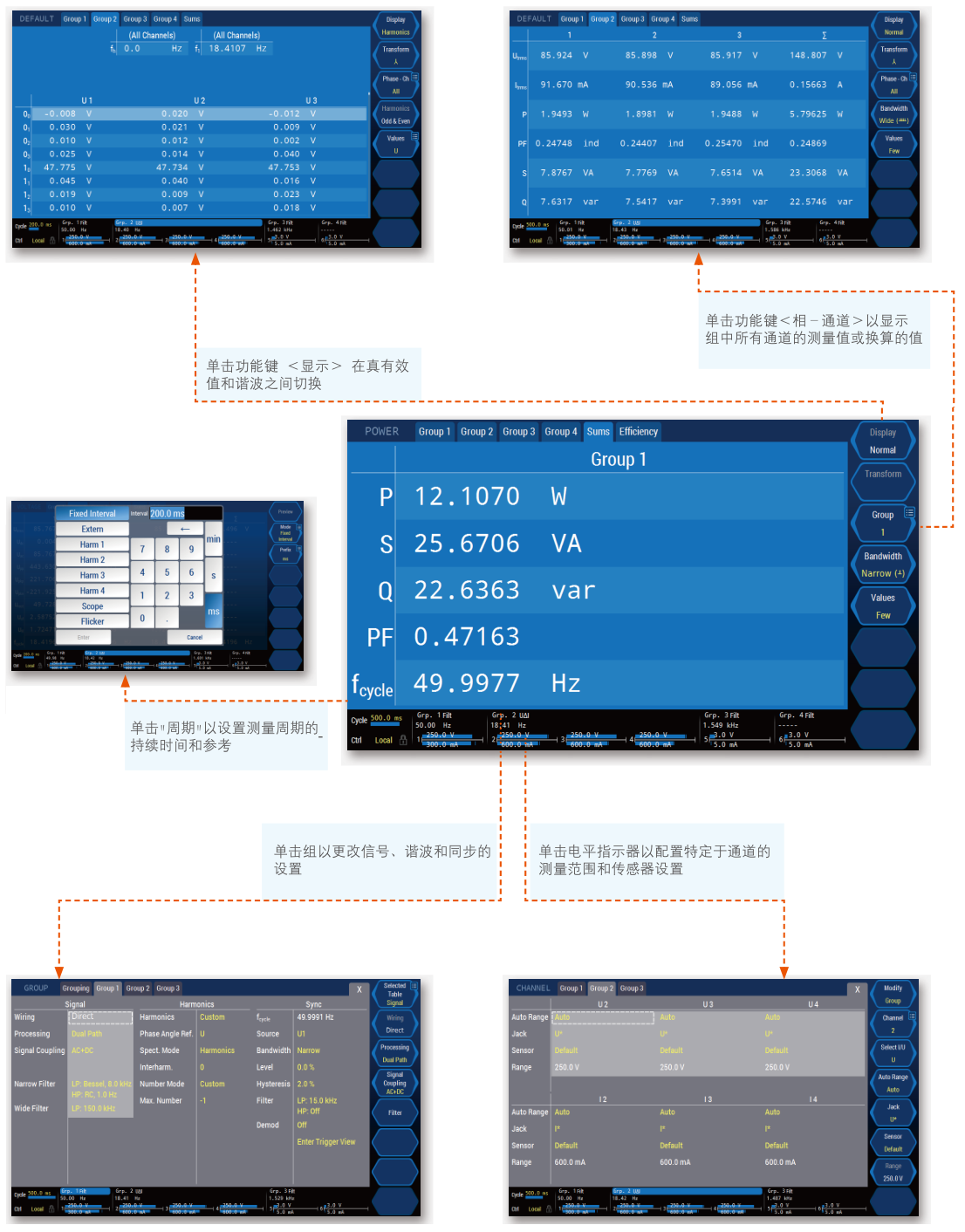

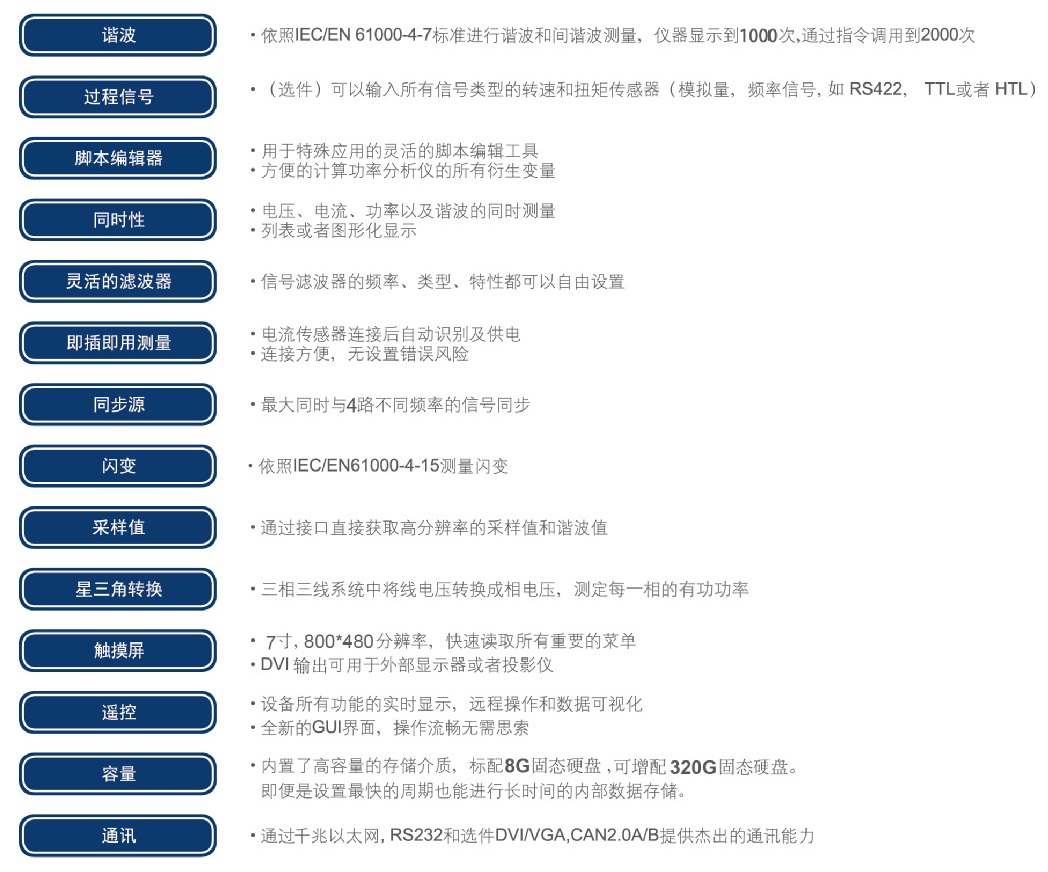

重要参数一键显示

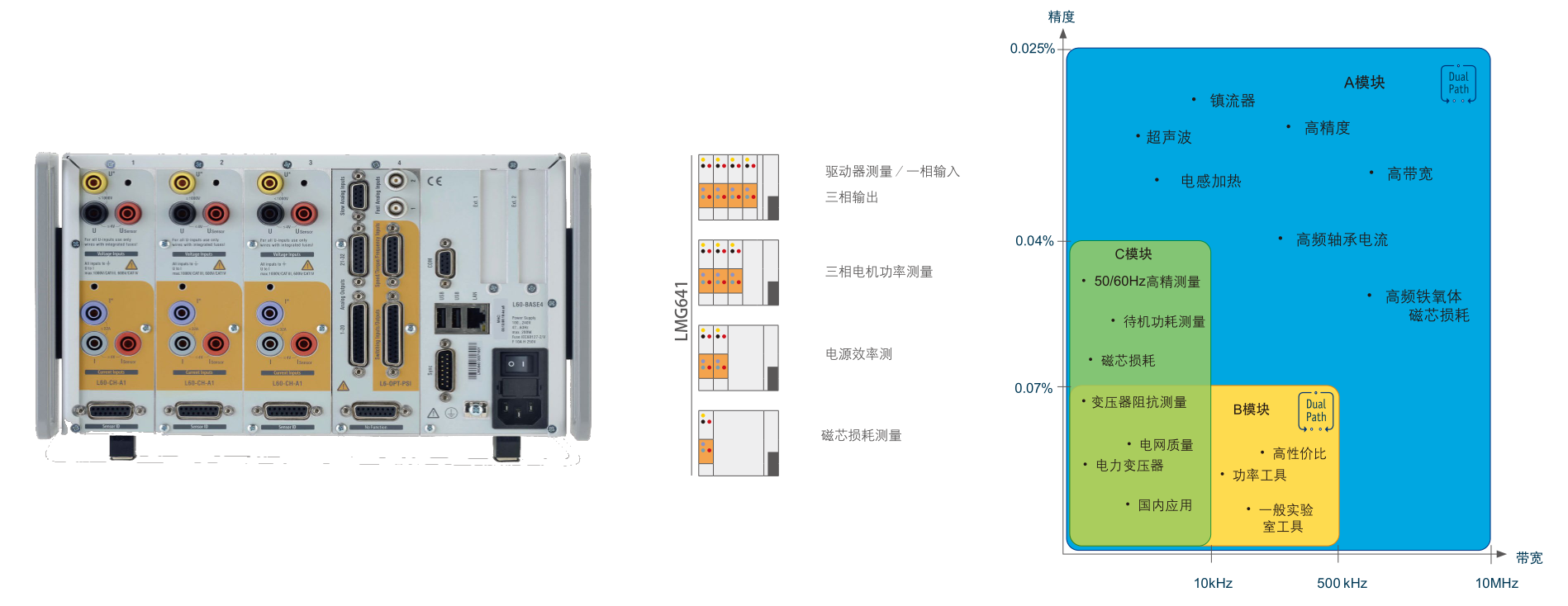

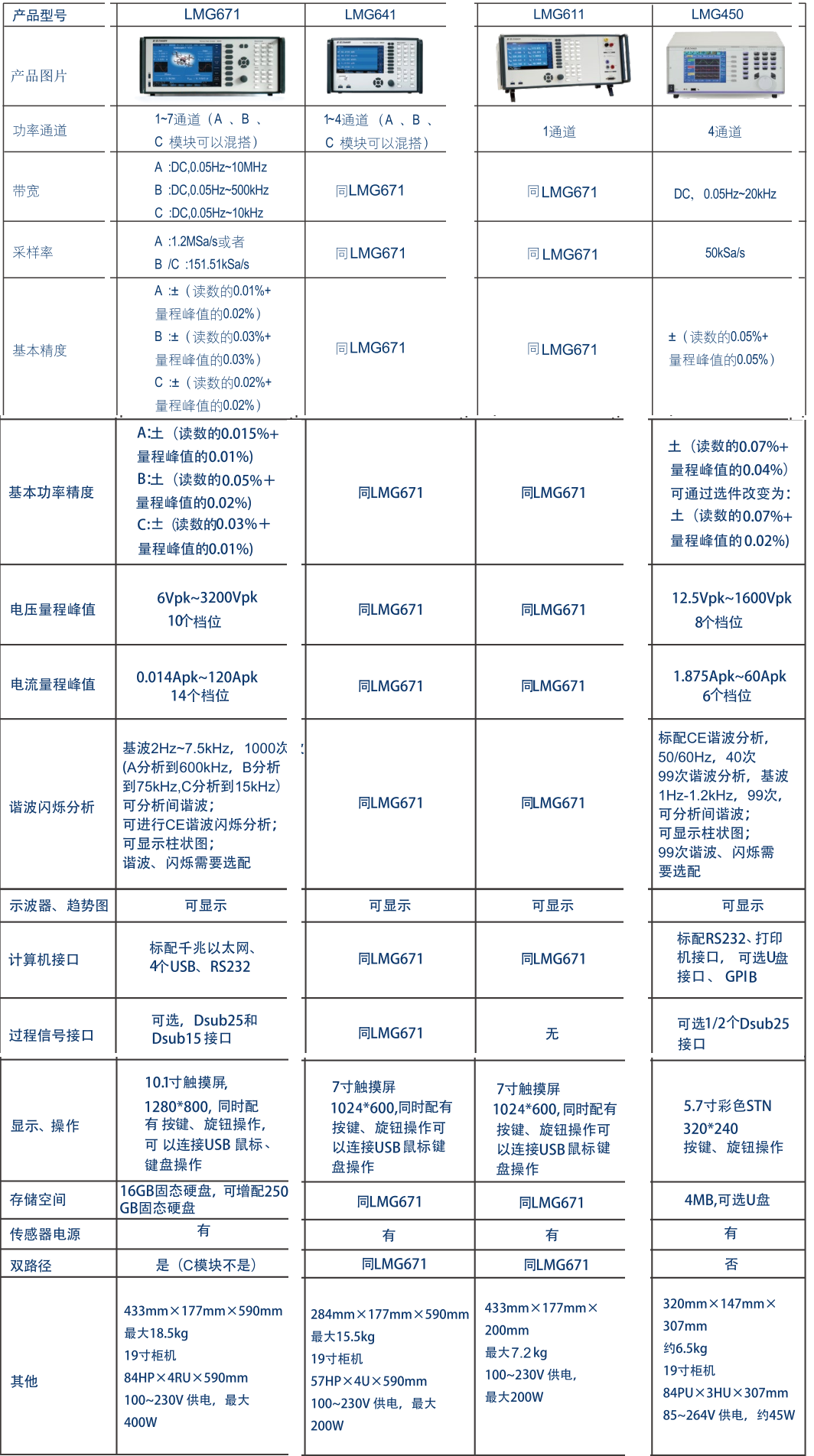

适合多场景应用的多种通道组合

功率分析仪有不同的精度等级，允许用户为手上的工作选择合适的工具。毕竟并非所有应用都需要极限精度。通常较低的分辨率和频率范围就足够了，不幸的是，不是所有的测量应用都是如此。经常会出现如下情况，同一测试中在不同的测试点需要不同的测量带宽和精度等级。这就是为什么LMG600可以提供三个不同的输入模块类型，并可以安装到同一个主机箱里，以确保你可以根据自己的特殊应用量身定制所需的测量设备。如果一个价格较低的解决方案也能很好的满足你的需求，则无需接受精度的妥协或者大材小用。

两种带宽下同时测量，双路径技术--无需妥协,毋庸置疑

在传统的功率分析仪中，被测信号首先经过模拟调理，然后经过抗混叠滤波器，再送入模/数转换器。得到的信号再用于计算基于周期的真有效值，或者也可以作为FFT分析或进一步数字滤波的基础。由于使用单个模/数转换器，传统仪器本身存在一些缺点：如为了避免FFT分析时混叠而开启滤波器测量，则宽带宽数值丢失。然而如果关闭滤波器，严格来说，不应使用FFT。尽管如此，如果FFT分析在没有抗混叠滤波器的情况下使用，用于整个频率范围内测量，那么计算值的质量是有问题的。例如，很容易检测到50%的混叠错误。无论如何0.5%的偏差可能会被忽视。假如您交替使用和不使用滤波器进行测量，结果的有效性同样有问题，因为这包含了信号不随时间变化的假设，而这实际上几乎不存在。此外，此过程非常耗时。上述所有测量方法都只是让人无法满意的妥协。这就是为什么LMG600从根本重新设计了信号处理过程和研发了双路径架构。在模拟端和传统的仪器相同，但随后的数字处理已彻底改变。

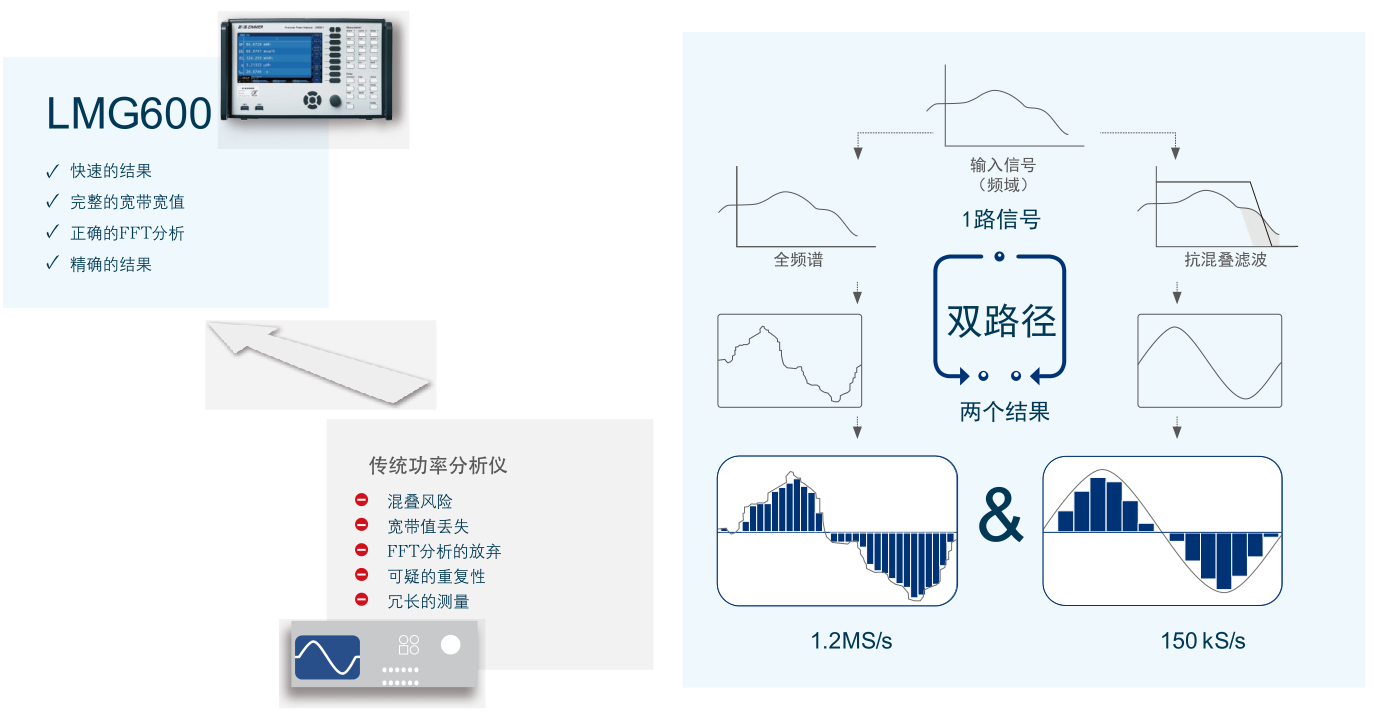

LMG600是对于每个电压和电流通道都有两个模/数转换器在两个独立路径中的功率分析仪。 一个用于宽频带信号的无滤波测量，另一个用于抗混叠滤波器输出的窄带宽信号测量。数字化采样值并行处理使客户能读取同一信号的两种测量值，而不会产生混叠影响的风险。这种独特的过程避免的以前方法的所有缺点，并保证快速获得精确的结果。

无间隙测量

在更严格地监测电气设备的能耗和效率的过程中，不断采用新的标准和程序(例如SPECpower_ssj2008、IEC 62301、EN 50564)，以便对来自不同制造商的产品进行公正的比较。无论是办公室计算机、服务器或家用电器，相同的原则都适用：

该过程始终需要对能耗进行长期分析，同时考虑所有相关的操作状态。低负载(例如待机功耗)和满负载之间的差异可能是非常巨大的，这使得精确测量极具挑战性(详情请联系我们获取“测量待机功耗和能源效率”应用报告)。

某些测量需求必须执行超过几个小时，而且没有间隙。选择足够高的测量量程，可以避免量程改变及其引起的不可避免的数据丢失。LMG600的高基本精度确保精确的测量结果,即便是接近量程的下限时。

精确测量——延迟误差的影响

现代变频器中用于提高效率的快速开关半导体会产生非常陡峭的电压边缘。由此产生的电容电流对电机的轴承和绝缘造成应力，——这可能导致过早失效。

电机滤波器(例如 dU/dt滤波器)会衰减陡峭的电压梯度,尽管它们本身由于滤波器自身频率(通常> 100 kHz)的瞬态震荡而产生功率损失。LMG600的宽频率范围和电流、电压之间的微小延迟允许在此频率下对滤波器进行精确的功率损耗测量，包含低功率因数下的测量.这也适用于高10MHz的高频功率测量，这要求电流、电压通道设计成zui小的延迟误差。在LMG600上此误差小于3ns，这相当于在50Hz时的相角误差小于1μ弧度。这使LMG600适合测量变压器、扼流圈、电容器和超声波发生器等的小相角时的功率损耗。不需要额外的选件和调整，LMG600标准配置已经完全能够执行这些任务。通常使用电流、电压互感器测量大功率电路。可以校正这些互感器的相角以提高测量精度。

用传感器扩展量程？即插即测量

虽然LMG600在电压和电流方面都提供无与伦比的动态量程，总有一些应用在测量量程方面具有非凡的要求。无论您是测量几百安的电流还是几千伏的电压，我们都有合适的解决方案。我们提供广泛的电流和电压传感器,与LMG600高精度功率分析仪完美配合使用，扩展仪器测量量程到所需范围。我们的即插即测量系列传感器配备了总线系统,实现了LMG600的自动设置，这允许功率分析仪自动读取和使用所有重要的参数，如精确的变比、延迟补偿变量、校准日期和传感器的类型等。此外,传感器由LMG600供电，不再需要单独的供电电源。使用即插即测量传感器，客户无需微调来提高测量结果。传感器测量和直接测量没有区别。当然，LMG600同样可以使用市面上的第三方电流传感器。

星三角转换

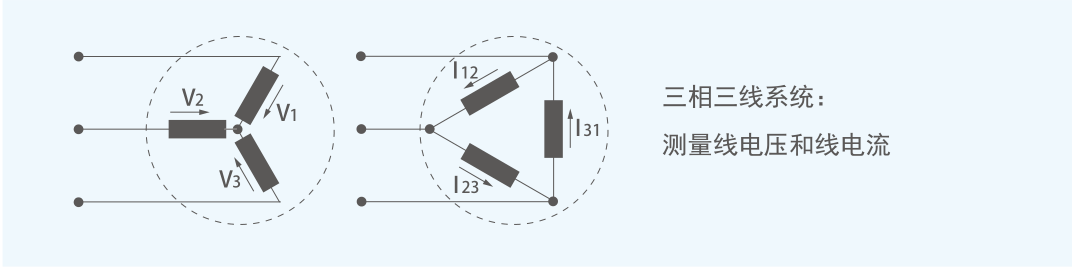

在三相三线系统中，只有线电压U12，U23， U31和线电流I1, I2, I3可供测量。通过星三角转换选件，线电压可以转换成不可直接测量的相电压，从而得到相应的有功功率。同样的，线电流可以转换成不可直接测量的相电流。通过这些换算的量，可以导出所有其他的变量，例如谐波，电网或者用户端的畸变和不平衡同样可以获得。这使得使用一个外部的、人造中性点变得多余。尽管可以在任何时候使用人造中性点，前提是考虑到相关的缺点(例如：增加功率损耗等)。

在波形图上捕获重要事件

稳态测量在功率分析仪的日常使用场景中占了相当大的一部分。尽管如此，往往是不可预测的事件让设计工程师头痛。对瞬态条件的可靠检测对使用的仪器提出了沉重的要求。每当需要极限精度、低测量量程、直流测量和强大的电气隔离时，示波器和记录仪就必须让位于功率分析仪。

LMG600系列功率分析仪可配备事件触发软件选件(L6-OPT-EVT)以独特的条件来监控电压和电流信号，这些条件可以由采样值的上下限为表征，也可以组合以定义触发的信号窗口。设置触发条件后，LMG600的触发视图提供了一种便捷的方式来验证设置的正确性。触发视图可视化设置——如同步滤波器、信号水平或磁滞——的效果并显示生成的触发信号。

一旦在客户选择的持续时间内违反定义条件，即激活记录。记录的长度可由用户选择，16条轨迹每条16M采样点(LMG6x0:4M采样点)可供存储。记录的采样值在LMG600的波形图瞬态选项卡上以图形显示，或通过数据接口进行数字显示，以便进一步分析。使用事件触发功能对在同一通道上并行进行的基于周期的功率测量没有影响。

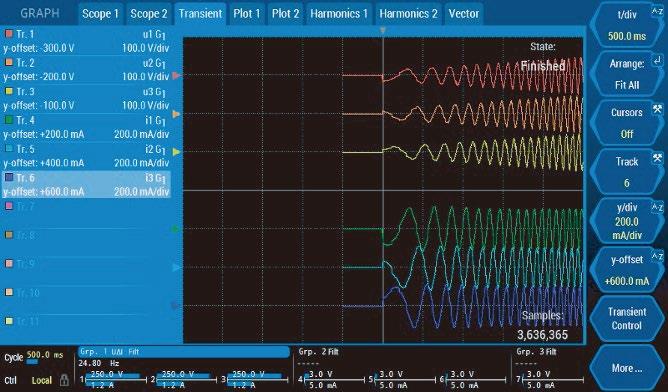

事件触发选件的屏幕截图，采样值可达16M。波形视图提供了一种快速、方便的方式来可视化显示时域中的信号。事件触发器的查看器允许您以图形方式和可变时基显示来自不同的通道的16条轨迹上的电压、电流、功率或其他变量的行为。光标可以用于标记线段或者两个测量点之间的时间和幅值的差值。还提供了时间差的倒数值（即频率）。还可以使用LMG Sample Vision软件在计算机上对采样值进行进一步分析。

同步——无需止步于7个通道

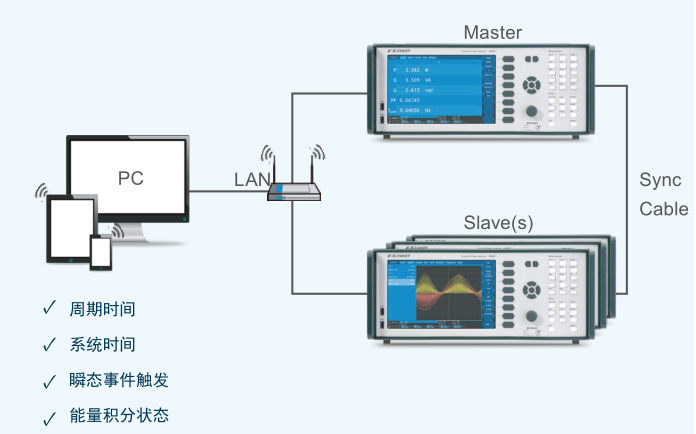

LMG600系列的单台主机通道数量可达7个通道的功率分析仪，但是仍有应用需要8个或者更多功率测量点的。解决方案很简单：组合多台LMG600主机创建具有更多通道的虚拟功率分析仪。你只需要通过同步线缆连接各台仪器，它们将自动同步：

无中断测试——五合一

在典型的测试场景中,从原始信号到通过/失败指示的判定是漫长而曲折的路径，横跨五个不同的阶段。计算RMS功率只是困难的一部分，来自其他来源的数据可能需要集成到计算中。这可能会导致具有许多数据交换点的数据源和处理工具的复杂分类。数据流的不连续性可能需要人工干预。这需要时间和精力，并增加引入错误的风险。LMG600旨在将测试的所有五个阶段合并到一台仪器中，从而消除不必要的复杂性，简化测试流程，使测试工程师的工作更轻松并降低了成本。

1.信号采集：LMG600超出电压和功率。多功能过程信号接口(PSI)几乎可以读取任何模拟或数字信号源，从而允许例如温度、压力、速度、扭矩和其他数据与电压和电流一起采集。之后不需要协调来自不同来源的数据点，也不存在变量之间时间戳不一致的问题。

2.时序控制：为了使测试结果有意义，需要以特定的、预定的操作模式观察被测设备。LMG671可以通过多功能事件触发选件控制测量的开始和停止。此外，它还可以对外部触发输入或CAN总线命令做出反应，以开始记录数据。LMG600还可以通过可选的PSI模块中的多个模拟量和数字量输出来控制外部设备。

3.积分：为了计算RMS电压、电流、功率以及谐波值，需要在整个信号周期中对采样值求和——这是功率分析的传统领域。(在此步骤中将计算外包电脑会导致RMS值和谐波的完整性变得脆弱，并使得设置的校准相当困难)。

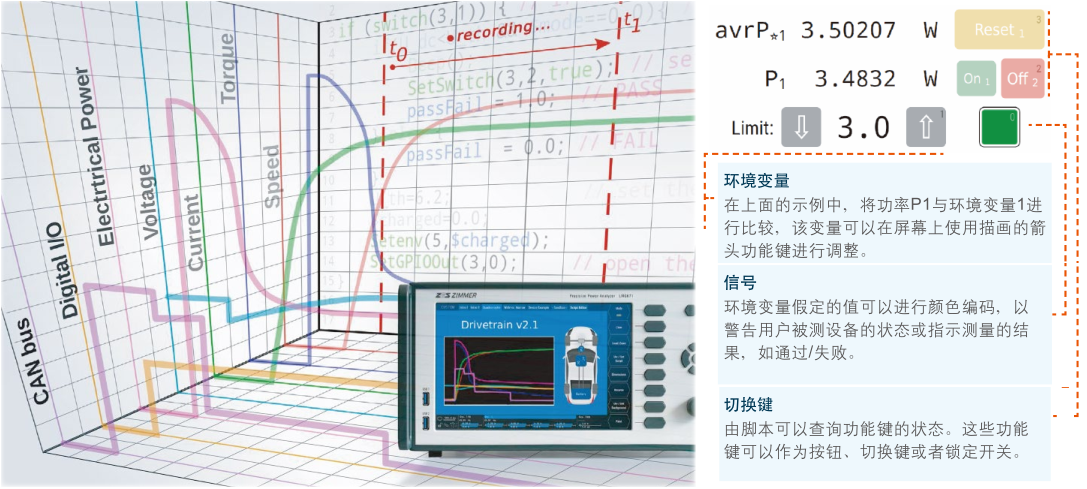

4.推导：在许多应用中，电气量的测量只是达到目的的手段，而不是终极目的。一个说明示例是电感元器件的质量：测量电压和电流终极目标是得到磁芯损耗、磁场强度和磁通密度的峰值。LMG600不是将电气测量量导出到第三方应用用于计算渴望的结果，而是提供了强大的具有大量的数学函数的内置编程语言，一举完成所有所需的计算。没有切换、没有中断、无额外错误的风险。

5.通过/失败判定：如果被测设备是针对确定的标准或者预先设立的基准进行测试，则可以将通过/失败限值编程到LMG600中，以便仪器直接显示测试结果。如果一连串的被测设备有不同的通过/失败标准，则测试工程师甚至可以使用触摸屏上的输入框或箭头来调整适用的限值。有些测试需要被测设备的更多信息（如磁路长度、磁芯截面积等），这些信息因测试而异，并且计算时需要进行考虑。此外，同样可以使用许多可用的输入元素在屏幕上直接输入和更改这些数据。这些内置的决策支持功能甚至允许经验不足或训练不足的用户可靠地判断测试的成功或失败。
