适用于X射线摄影，电视摄影，脉冲透视和乳腺X光机的应用。兼容三相，高频，恒压X线发生器。也适用于单阳极模式的乳腺类X线发生器（表模式测量）。

万分比一示波读出模式可直接连接示波器。X射线发生器具有阳极和阴极端时推荐使用示波模式，但也可使用DVM直接读取阴阳极电位差。

连接：分压器需选择接近高压变压器或者x射线管附近处接入。关闭X射线发生器电源，从管或变压器的阳极取出X光电缆。检查分压器的填充介质-油。为防止连接处发生跳火现象，确保所有高压插头和插座清洁，无污物或金属颗粒。拧紧所有螺母，以确保接地良好。电缆禁止互换不能混淆。一旦电源被接通，分压器可能有温热的感觉。

分压电缆如符合X射线管球连接端子的实际情况进行选择

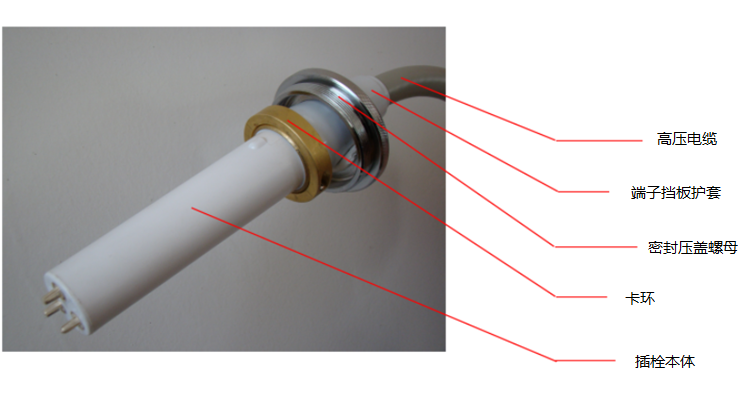

                                                     高压电缆结构图

介入式测量发生器峰值电压，纹波比特性

1. 分压比:开关可选10,000:1 或 1,000:1双模式

示波器模式：输入阻抗1 MΩ@分压比10,000:1

直流电压表模式：输入阻抗10 MΩ@分压比10,00:1（10 MΩ 10X示波探头）适用于三相，高频，恒压X线发生器

2. 频率响应: （精度）

直流（DC）：1 %，工作于额定负载阻抗条件下

DC到1000Hz：± 3 %

1 kHz到100 kHz：± 5 %

3.分压器电阻:100 MΩ，电容阻抗补偿

4.电压范围:0 kVp～150 kVp，单侧±87.5kVp

5.绝缘介质:充油，可连续工作

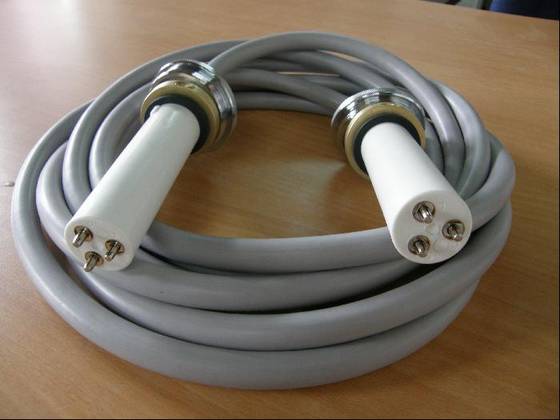

6.高压绝缘跳线电缆 （HV insulated jumper cable）

电缆线长：不超过1.5 米( 5 feet)长

端子（HV）: 3针插芯联邦标准端子，阴极可根据实际连接需要选购（4针插芯端子或其它端子类型需说明）

7. 分压输出:BNC端子，6米长RG-59同轴电缆（75ohm同轴，连接示波器）

物理特性：

8.尺寸（长×高）:25 cm×30.5 cm

9.钢壳，重量:15.5 kg
