选型指南：

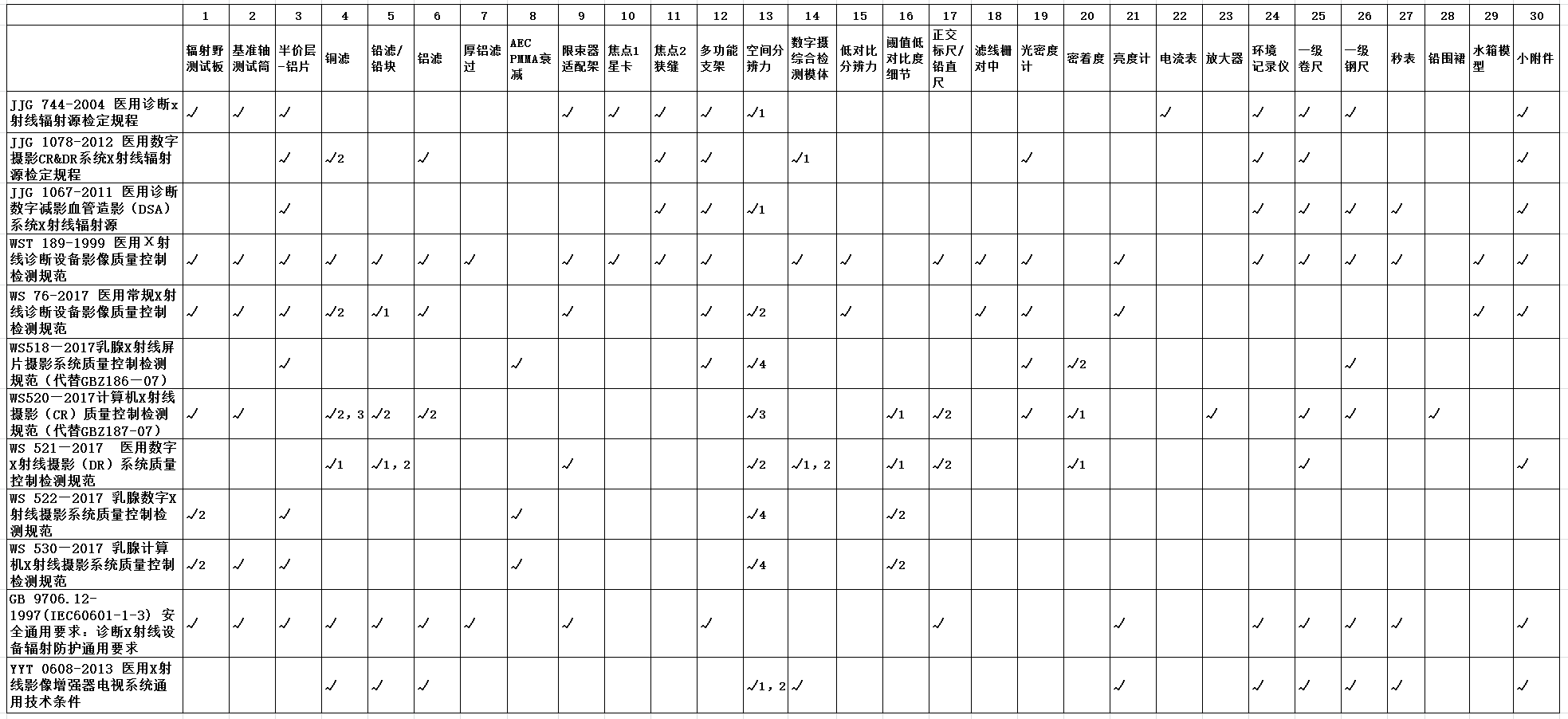

适用医用X射线机的影像质控工作，满足规范要求而进行质量控制所需的主要推荐模体和测试工具

1.       光野与照射野一致性检测板（尺1号）：光野横轴240mm,纵轴180mm,分度2mm,光野框180mm×140mm, 240mm×180mm, 1°, 2°, 3°, 6°射线垂轴测试环,偏差< 20分

（选配）电子辐射尺（尺2号）：30-100KV曝光下直接显示射野边缘，量程±50mm，精度2.5mm

2. 球管中轴测试筒：亚克力筒高150mm,基座直径80mm,中心轴置1mm定位钢球2个,配精度为10分/2mm水准校验器

3. 半价层实验标准铝片：23片组合套装,纯度不小于99.99%,总厚度29.0mmAL,有效滤过尺寸100x100x0.1mm, 100x100x0.2mm, 100x100x0.3mm, 100x100x0.5mm, 100x100x1.0mm, 100x100x2.0mm, 100x100x5.0mm, 100x100x10.0mm,带厚度标识签

4. 实验级标准铜片：纯度99.9%,密度8.9g/cm³,带防氧化保护膜,有效滤过尺寸 200x200x1.0mm（Cu-1号）, 200x200x1.5mm（Cu-2号）, 200x200x0.5mm（Cu-3号） 配置多用途限束器有限遮挡尺寸为170x195x1.5mm,带厚度标识签

5. 实验级标准铅片：纯度99.9%,密度11.35g/cm³,有效滤过尺寸200x200x2.0mm（Pb-1号）,40x40x4.0mm（Pb-2号）,带防接触保护壳，配置多用途限束器有限遮挡尺寸为170x195x1.5mm,带厚度标识签

6. 实验级标准铝片：纯度99.9%,带防氧化保护膜,有效滤过尺寸200x200x20.0mm（AL-1号）, 200x200x1.0mm（AL-2号）,带厚度标识签

7. 实验级厚铝滤过：纯度〉99.5%,厚度25.0mm,有效滤过尺寸150x142mm,适于150mm或170mm轨宽线束器可直接使用,其它轨道宽可配合多功能轨道适配器使用

8. 实验级标准PMMA滤过：密度0.98±0.03g/cm³,有效滤过尺寸240x180x20±1mm 4片，240x180x10±1mm 1片，240x180x5±1mm 1片

9. 限束器用多功能轨道适配器：兼容4-45mm条件以下的加厚滤过和半价层滤过测试用,射野窗宽100-120mm,限束器轨道98–183mm可调

10. 星形测试卡：夹角2.0度, 360度满扇区, (可选配其它规格星卡)

11. 狭缝照相机：光阑材质:钨吸收片,.狭缝尺寸宽10微米,长10mm,扩散角8度(可选配其它规格狭缝)

12. 多功能适配支架：与半价层,实验滤过片,焦点星卡,狭缝相机,针孔组件配套使用,在400-800mm内任意高度内锁紧定位,基板水平面俯仰角度可调,0-5°角度,

针孔组件适配器(选配)：基准轴微调范围0-3mm,步进量10微米

13. 图像空间分辨率试验器件（高1号）：0.6 –5.0 lp/mm,铅厚0.05mmPb,20测试组,3片

图像空间分辨率试验器件（高2号）：0.6 –5.0 lp/mm,铅厚0.1mmPb,20测试组,1片

图像空间分辨率试验器件（高3号）：0.6 –10.0 lp/mm,铅厚0.1mmPb,26测试组,1片

图像空间分辨率试验器件（高4号）：3.15 –16.6 lp/mm,铅厚0.03mmPb, 15测试组,1片

14. 数字X射线摄影系统综合检测模体（综1号）：200X200X20mm±0.05mm铝基,纯度>99.5%,一次曝光完成线束轴垂直度,空间分辨力,低对比灵敏度,残影,影像均匀性,图像几何畸变的影像质量分析.低对比度测试圆孔直径15mm±0.05mm,环形分布19组,深度3.2/2.9/2.5/2.14/1.76/1.48/1.36/1.06/0.88/0.52/0.44/0.36/0.32/0.26/0.22/0.19/0.15/0.11/0.07.孔深偏差小于±0.02mm,2.0mmPb残影测试孔.均匀性测试孔20mmX20mm 4个,位于测试板四角,位置距两侧外边缘20mm.空间参考坐标尺,中心垂直轴一条,水平轴一条,45°对角线2条.直径160mm,120mm,100mm影像增强器几何失真测试环.直径80mm射线轴准直定位槽,深3mm.水平/垂直/45°夹角空间分辨率试验器件嵌入槽

DIN13 X射线数字摄影稳定性试验综合测试模型(综2号) ：1 300 x 300 x 1.0 mm铜质基板, 动态范围含有不同的射线吸收系数的7阶步进式铜楔形梯0.00, 0.30, 0.65, 1.00, 1.40, 1.85,2.3 mm厚度,低对比度测试体由铝质圆盘组成,在70kV时产生的对比度范围为 0.8%, 1.2 %, 2.0 %, 2.8 % , 4.0 % ,5.6 %,内置空间分辨率测试卡0.6 –5.0 lp/mm,与扫描光栅呈 45° 夹角,标记区为信号标准化和影像均匀性检测,不同尺寸的暗盒边缘区域标记

15. 低对比度分辨力实验板：200mmx200mmx0.8mm对比度板,铝纯度>99.5%,测试孔40组,双排正交分布,直径Φ10mm,7.0mm,5.0mm,3.0mm,1.5mm,1.0mm,0.7mm,0.5mm,0.4mm,0.3mm,公差小于±0.02mm,200mmx200mmx20mm铝质模拟人体等效衰减板2块

16. 阈值低对比度细节测试板（低细1号）：方形10mm厚PMMA基板，256个，产生15个呈指数规律变化的深度和直径不同的孔，深度变化为：0.3, 0.4, 0.5, 0.6, 0.8, 1.0, 1.3, 1.6, 2.0, 2.5, 3.2, 4.0, 5.0, 6.3, 8.0 mm，偏差±0.02mm，直径变化分布等同深度变化，普放摄影用

阈值低对比度细节测试板（低细2号）：金箔片以 16 排和 16 行的矩阵形式排列，表面覆盖 5.5mm 厚 PMMA，16 排不同厚度（0.03-2.0µm）和 16 行不同直径（0.06-2.0mm）的纯金箔片（99.99%），辐射对比度范围：0.5%-30%

17. 不透射正交十字标尺：400*400mm长,分辨率1mm,带四个接收器橡胶固定钉（1号）

不透射铅直尺：长度３０ｃｍ，宽度２ｃｍ～３ｃｍ，１ｍｍ刻度（2号）

18. 滤线栅对中测试工具： 230×90 mm测试板,对正孔10mm,1mm,孔间距25mm, 铅厚4.0 mm,90×60 mm蒙板铅块2组, 铅厚2.0mm

19. 透射式黑白胶片光密度计：不需预热,0~3.5D(1mm光孔)，0~4.0D(2mm光孔),测量长度（窄位）5.5",复检稳定性±0.01D,精确度±0.02D,比例系数（斜度）稳定性±1%/6个月带标准检定胶片,4节AA镍镉电池

20. 普通摄影用屏片密着试验板（密1号）：0-60kV，总过滤：2mm Al，方形测量区域内，密度参考值2.4±0.4

乳腺摄影用屏片密着试验板（密2号）：有效测试野300mm×240mm,孔眼0.6mm,光密度参考孔10×10mm正方形，密度参考值2.4±0.4

21. 荧光屏亮度计：采用测量荧光屏和透射屏的亮度而专用的硅光电池探测器,0.1~199900 cd/m2,相对示值误差:±5%,V (λ)匹配误差f1 ≤ 6%,光谱响应特性符合国家一级照度计标准

22. 钳形电流表(选配)：非介入方式测量微电流,直流0-1000mA, 交流0-10000mA,分辨率0.01mA,精度1.5级, 钳头直径30 mm(选配)

23. 放大器：8-16倍,放大倍数可调,视野Φ20-10mm,标尺最小分度0.1mm

24. 温湿度大气压记录仪：内置温度,湿度,大气压记录探头,温度-35~80℃,±0.3℃;湿度0-100%RH,±3%RH; 大气压300-1100hPa,±1.5hPa;采样率可设置2s-24h;记录31998数据点可绘制曲线图;电池寿命3年,带液晶显示屏,可实时显示读数以及记录状态信息

25. 一级卷尺：钢制尺带,宽25mm,1.0mm分度,长度5米,铝合金镀鉻外壳,尺爪回收带弹簧减冲

26. 一级钢尺：尺带宽27mm,0.5mm分度,长度30厘米

27. 秒表： 10小时,分辨率0.01秒,带频率计算测试功能,计量数1-9,带存储,防水

28. 铅橡胶围裙：尺寸３５ｃｍ×３４ｃｍ，０．５ｍｍ铅当量

29. 水箱：尺寸３0ｃｍ×３0ｃｍ×20ｃｍ，十字标尺

30. 小附件：无痕胶带,棉布手套
