YZ723 牙科口腔数字印模仪测试模型 （201472）
标 准：
YY/T1818-2022 牙科学 口腔数字印模仪
应用范围：
用于直接在患者口腔内获取三维数字化表面特征的口腔数字印模仪的验证，按照附录A技术要求制备的标准模型
标准模型由6个圆锥台和1个底座构成，6个圆锥台按牙弓曲线对称分布，圆锥台不同大小用于模拟基牙预备体或种植基台的不同大小。在圆锥台周围，利用数字和文字，组成不同方向的拼接特征，也
可在不干扰测量区域的前提下自由添加特征，以避免各向同性导致的拼接偏差。

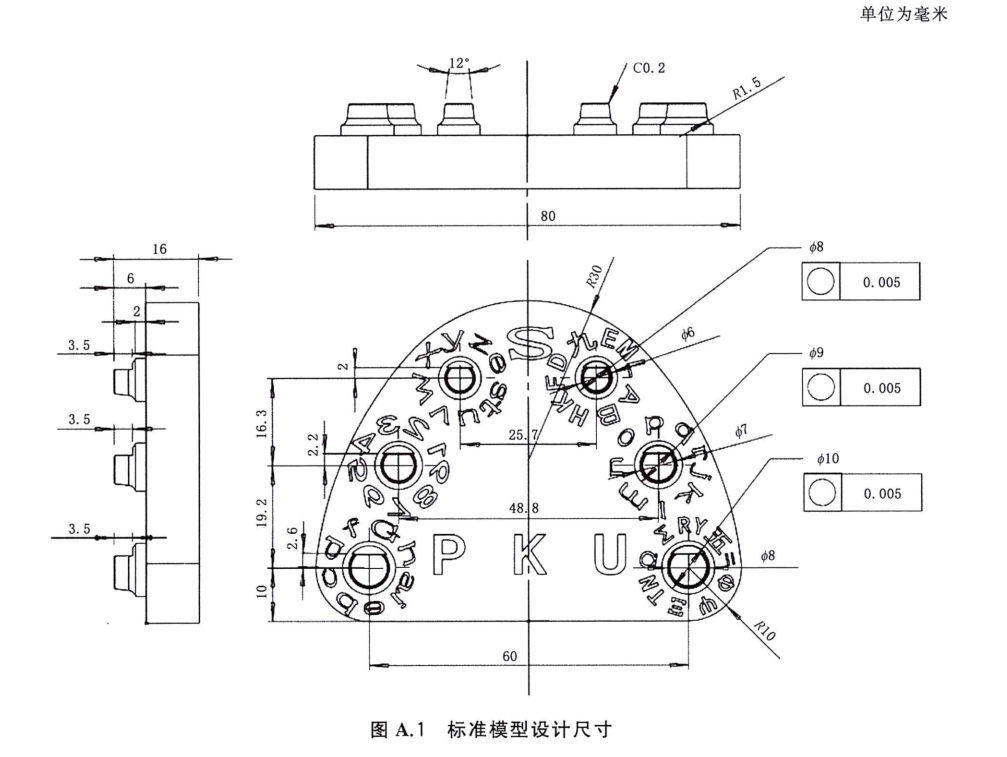

标准模型的设计尺寸见图A.1,尺寸允差为士0.02mm。
技术参数:
1、标准模型材质
标准模型材质应具备耐磨、耐腐蚀、常温下较小的热膨胀系数等特性,并同时具备可加工性及表面可进行漫反射化处理。
注:牌号为7075(GB/T3190-2008),热膨胀系数23.6X10-6/K(20℃~100 ℃)的航空铝材是合适的材料。
2、标准模型表面处理
印模仪的工作原理为光学测量原理,因此要求被测模型表面无高反光、无高透光。若本附录所述标准模型加工后出现表面高反光,应对其表面进行漫反射化处理。
3、检测指标概述
检测指标用以测量印模仪扫描准确度，包含:
a)直径d1 、d2、d3、d4、d5、d6;
b)高度h1、h2、h3、h4、h5、h6(h1~h6分别对应d1~d6所在圆锥台的高度);
c)距离L1、L2、L3、L4。
4、圆锥台锥度12°，长度几何尺寸公差0.02mm，平面度0.005mm
商品详情：
订货号201472：YZ723 牙科口腔数字印模仪测试模型
标准配置：1818印模标准测试模型 1只，测试报告1份，便携箱1只
