GB16174.2-2024 手术植入物有源植入式医疗器械第2部分心脏起搏器（6脉冲发生器特性测试）
YZG16174-2型测试网络，可配合示波器/间期计数器/脉冲信号发生器等设备，对单腔/双腔植入式脉冲发生器（心脏起搏器）进行脉冲幅度/宽度/频率/间期（图1）、灵敏度（图2）、输入阻抗、逸博间期（图3）、感知不应期（图7）、起搏不应期、AV间期(图18)、PVARP（图15）等指标的测量。
测试盒上明示测试连接图，示波器连接端子为BNC，输入输出端子为4mm香蕉插头
适用于心脏起搏器特性测量的辅助测试
按照标准 “GB 16174.2-2024 第2部分：心脏起搏器，6.1植入式脉冲发生器特性的测量”条款要求进行设计。
1、电阻精度：±1%（全部采用高精度0.2%无感电阻进行设计）。
内部负载电阻RL：500Ω±1Ω；
240Ω±0.5Ω；
1000Ω±2Ω。
内部反馈电阻RF：100KΩ±0.2KΩ。
阻抗反馈电阻R1：10KΩ±0.02KΩ；
100KΩ±0.2KΩ；
1MΩ±2KΩ；
1000Ω±2Ω；
100Ω±0.2Ω；
2、连接端子：示波器端子-BNC ,输入输出端子-4mm香蕉插头
3、工作温度： 10～40°C
4、存储温度： -20～60°C
5、湿度： 10%-90%无凝霜
6、尺寸(长×宽×高)： 200mmx160mmx65mm
订货号100715-2 ：植入式脉冲发生器特性测试网络（分体独立式）

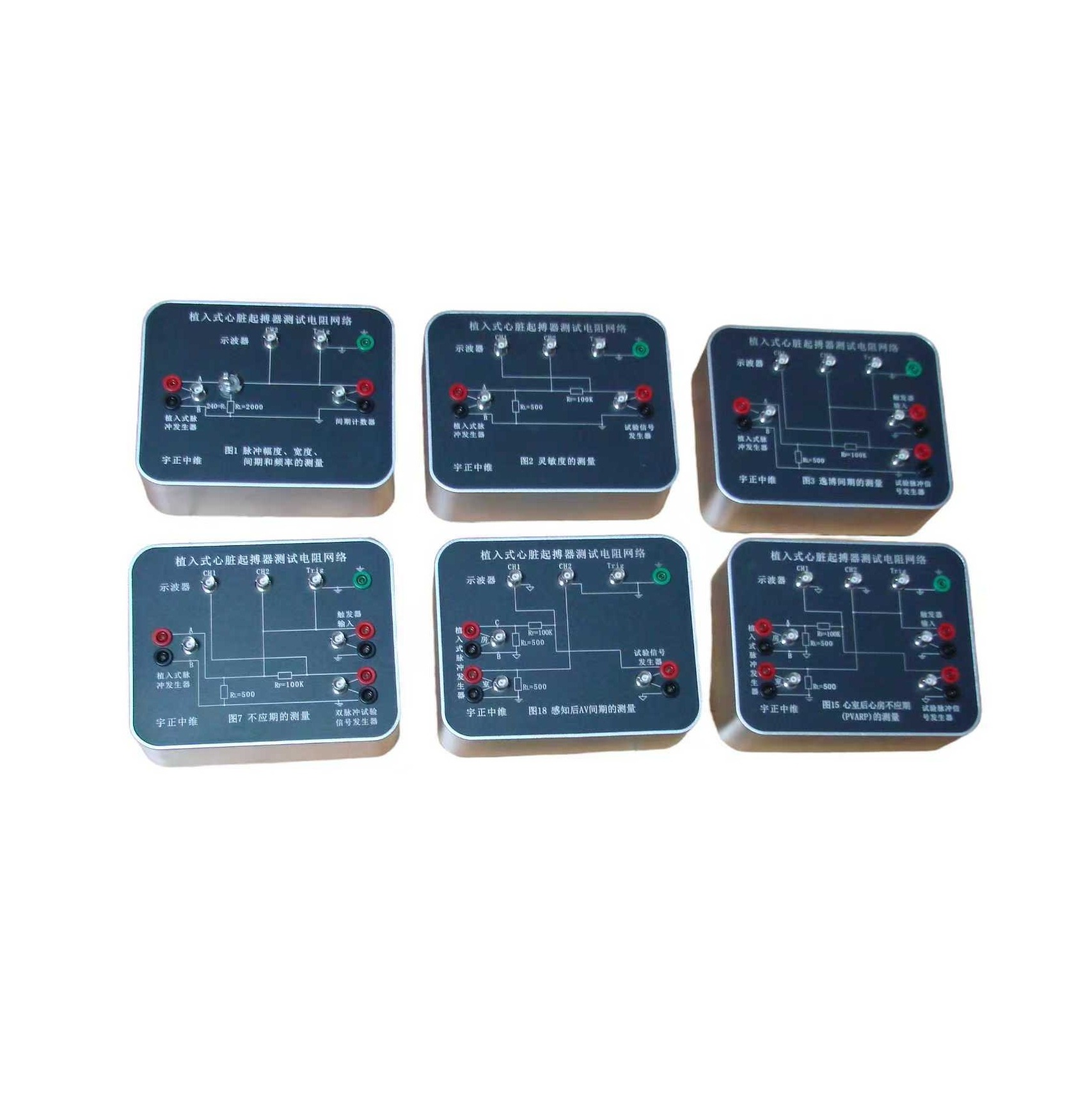

标准配置：植入式心脏起搏器测试电阻网络 独立工装 6只（图1脉冲，图2灵敏度，图3逸搏间期，图7不应期，图15心房不应期，图18 房室间期）
可选性：
订货号100715 ：植入式脉冲发生器特性测试网络（一体式）
标准配置：植入式脉冲发生器特性测试网络主机1台，BNC转香蕉插头线5条，鳄鱼夹转香蕉插兜线2条，电源线1条，操作说明书1份，测试数据报告1份，设备箱1只。
