模体可以测量以下参数
- 动态范围 - 对比分辨力 - 空间分辨率 - 线束质量 - 同质性
包含测试细节的铜板夹在丙烯酸玻璃板中。丙烯酸玻璃是白色的，因此在聚光灯条件下可以更好地看到光束。结构位涂在测试板的两侧。
外形尺寸：300毫米*300毫米*18.5毫米。
以下为测试摆位示意图
测试体膜用于X射线摄影和荧光透视设备的验收测试（符合DIN 6868/150）

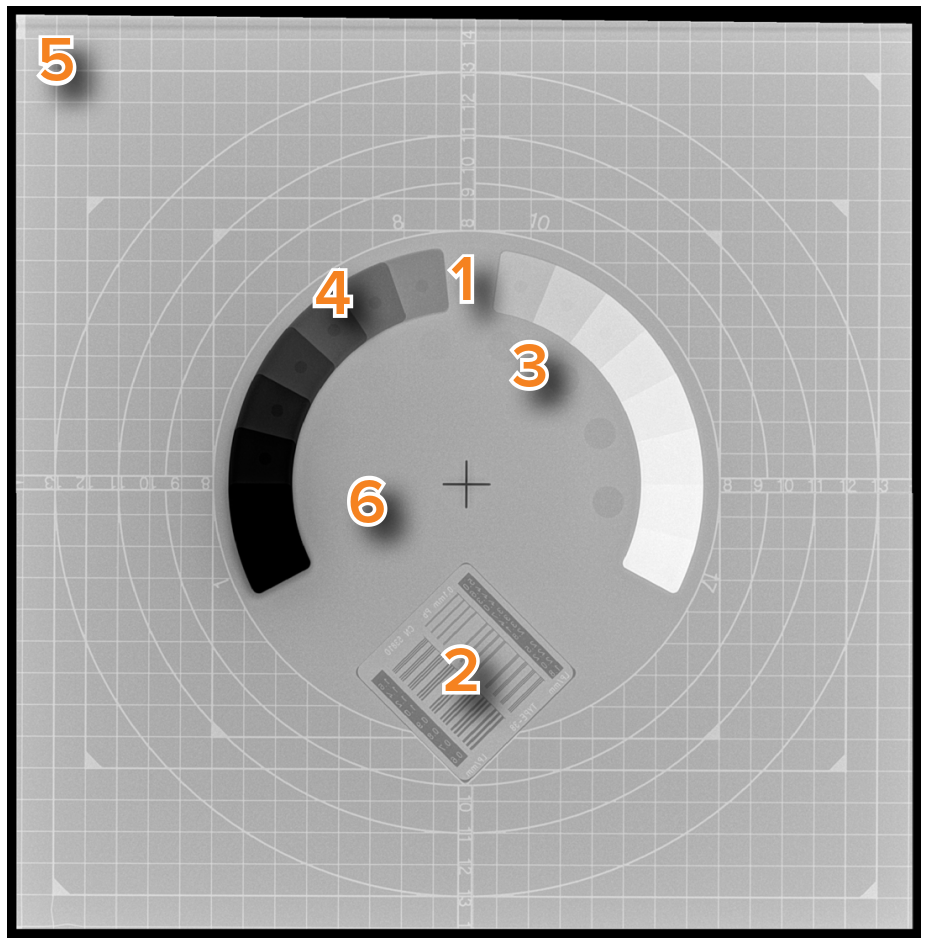

1 . 1.5mm厚度均匀的铜板
2． 高分辨力测试区：0.6 / 0.7 / 0.8 / 0.9 / 1 / 1.2 / 1.4 / 1.6 / 1.8 / 2 / 2.2 / 2.5 / 2.8 / 3.1 / 3.4 / 3.7 / 4 / 4.3 / 4.6 / 5.0 lp/mm，与长轴保持45°夹角放置，铅厚0.1mmPb
3. 8个直径为10mm深度为0.4/0.6/0.8/1.2/1.7/2.4/3.4mm/4.0mm的细节对比度物体，用于判定当前工作设置的对比度分辨力
PMMA中细节对比度目标的深度
|
位置a |
深度（mm） |
对比度（%）b |
|
1 |
0.4 |
0.9 |
|
2 |
0.6 |
1.3 |
|
3 |
0.8 |
1.8 |
|
4 |
1.2 |
2.8 |
|
5 |
1.7 |
4.0 |
|
6 |
2.4 |
5.6 |
|
7 |
3.4 |
8.0 |
|
8 |
4.0 |
9.4 |
|
在均匀内场中一排八个圆形细节对比物，直径为10mm，用于确定工作点处的对比度分辨率。 |
||
4． 动态楔形梯：铜，17阶0.00/0.18/0.36/0.54/0.74/0.95/1.16/1.38/1.50/1.73/1.96/2.21/2.45/2.70/2.96/3.22/3.48mm
动态阶梯的厚度
|
位置 |
铜厚[mm] a |
亚克力厚度[mm] |
动态范围 b |
|
1 |
0.00 |
4.0 |
16.0 |
|
2 |
0.18 |
4.0 |
11.3 |
|
3 |
0.36 |
4.0 |
8.0 |
|
4 |
0.54 |
4.0 |
5.66 |
|
5 |
0.74 |
4.0 |
4.00 |
|
6 |
0.95 |
4.0 |
2.83 |
|
7 |
1.16 |
4.0 |
2.00 |
|
8 |
1.38 |
4.0 |
1.41 |
|
9 |
1.50 |
17 |
1.00 |
|
10 |
1.73 |
12 |
1/1.41 |
|
11 |
1.96 |
12 |
1/2.00 |
|
12 |
2.21 |
12 |
1/2.83 |
|
13 |
2.45 |
12 |
1/4.00 |
|
14 |
2.70 |
12 |
1/5.66 |
|
15 |
2.96 |
12 |
1/8.00 |
|
16 |
3.22 |
12 |
1/11.3 |
|
17 |
3.48 |
12 |
1/16.0 |
|
b 在铜阶楔的每个步骤的位置中，在PMMA内的一排16个圆形细节对比物体，直径为4mm，深度为2.5mm，用于评估铜阶梯楔的每个步骤中的对比度 |
|||
在PMMA（聚甲基丙烯酸甲酯）板上有16个直径为4mm深度为2.5mm的对比细节物体（用于评价铜楔形梯中每一级的对比度分辨力
放射影像中可观察的数字号码，用以指示动态铜楔形阶梯位置
5．体模空间位置标尺线
6. 不透视中心十字标记尺，空白区可测试影像均匀性
7． 模体尺寸：300×300×18.5 mm
订货号：（200963） Pehamed Fluorad 150 透视摄影成像质量测试板
标准配置：Pehamed Fluorad 150 透视摄影成像质量测试板1块、25MM铝滤过板、使用手册、工具箱。
